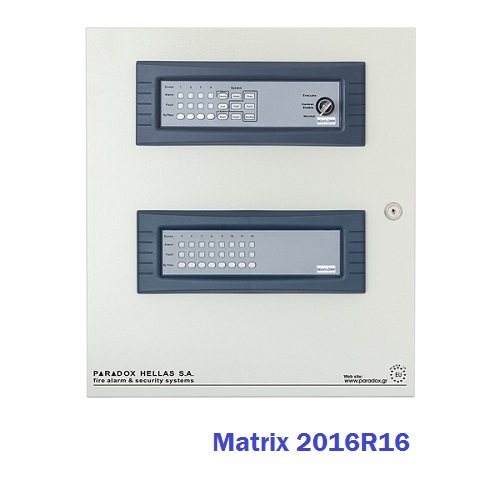

Matrix 2016R16 πίνακας πυρανίχνευσης 16 ζωνών με έξοδο ρελέ ανά ζώνη

391.00



  • 16 Ζώνες σύνδεσης ανιχνευτών ή κομβίων αναγγελίας φωτιάς επιτηρούμενες με EOL αντιστάσεις.
  • Γενική έξοδος συναγερμού επιτηρούμενη με EOL αντίσταση, τάση 24VDC και ρεύμα 1Α.
  • 16 έξοδοι ρελέ επιτηρούμενες (μία έξοδος ανά ζώνη) με EOL αντιστάσεις.
  • Δυνατότητα Cross zoning με ρυθμιζόμενο χρόνο καθυστέρησης εντολής.
  • 4 περιοχές κατάσβεσης. 2 ζώνες ανά περιοχή (μόνον στην κύρια πλάκετα του κέντρου).
  • Γενική έξοδος Προβλήματος (ελεύθερες επαφές Relay NC, COM, NO).
  • Ανίχνευση και σηματοδότηση προβλήματος σε περίπτωση γείωσης οποιουδήποτε καλωδίου της εγκατάστασης (earth fault).
  • Κλειδοδιακόπτης τριών θέσεων για την επιλογή επιπέδου πρόσβασης 1 & 2 και εντολή εκκένωσης χώρου.
  • Φωτιζόμενα κατά την ενεργοποίησή τους πλήκτρα για Reset, Silence, Test και απομόνωση των ζωνών του κέντρου.
  • Απεικόνιση όλων των καταστάσεων του κέντρου από 38 LEDs.
  • Ηχητική ενημέρωση του χρήστη για τις καταστάσεις συναγερμού και προβλήματος (Buzzer).
  • Δυνατότητα απομόνωσης ζωνών από το πληκτρολόγιο στην πρόσοψη του κέντρου.
  • Δυνατότητα ελέγχου των ανιχνευτών της εγκατάστασης από τον εγκαταστάτη (walk test).



Περιγραφή

  • Δυνατότητα επιβεβαίωσης συναγερμού από ζώνη ζώνες (intellizone).
  • Συνεργάζεται με όλους τους γνωστούς ανιχνευτές της αγοράς.
  • Δυνατότητα Cross zoning με ρυθμιζόμενο χρόνο καθυστέρησης εντολής.
  • Δυνατότητα λειτουργίας εγκατάλειψης χώρου αυτομάτως, από συναγερμό σε ζώνη, ή χειροκίνητα, με την χρήση κλειδιού.
  • Καταγραφή των συμβάντων στην εσωτερική μνήμη του κέντρου με ημερομηνία και ώρα του συμβάντος.
  • Τροφοδοτικό πιστοποιημένο σύμφωνα με την οδηγία BS5839 Part 2 του 1988.
  • Έλεγχος και σηματοδότηση προβλήματος σε διακοπή κύριας τροφοδοσίας, πτώση μπαταρίας, κατεστραμμένης μπαταρίας.
  • Πιστοποιήσεις: EC με Αριθμό Πιστοποίησης 00223/101/1/2010 και CPD με Αριθμό Πιστοποίησης 1293-CPD-0185 με πλήρη συμβατότητα στην οδηγία ΕΝ54 Part 2 και 4 του 1998.
  • Δυνατότητα απεικόνισης των λειτουργιών του κέντρου από PC με την χρήση των RS-232 και TCP/IP modules.
  • Λογισμικό ViewMatrix για την, σε πραγματικό χρόνο, απεικόνιση των λειτουργιών του κέντρου από PC.

Τεχνικά χαρακτηριστικά:

Αριθμός ζωνών 16 ζώνες
Ανιχνευτές ανά ζώνη 20τεμ
Έξοδοι ρελέ 16 έξοδοι ρελέ επιτηρούμενες (1έξοδος/ζώνη) 24 VDC 1A
Κύρια τροφοδοσία – μετασχηματιστής 220 VAC 50Hz / 28 VAC, 100VA
Τροφοδοτικό Switching 2.5A
Τάση λειτουργίας 24 VDC
Μπαταρίες (δεν περιλαμβάνονται) 2 X 7AH Sealed lead acid battery
Έξοδοι σειρήνας 1 έξοδος σειρήνας ασφαλισμένη για 0,5Α επιτηρούμενη
Έξοδος προβλήματος Ελεύθερες επαφές Relay NC-COM-NO
Προστασία IP IP 30
Θερμοκρασία περιβάλλοντος Από -5°C έως +50°C
Τερματικές αντιστάσεις ζωνών 4Κ7 1W
Αντίσταση επιτήρησης εξόδων 4Κ7 1W
Αντίσταση, περιοχή συναγερμού 30 έως 690Ω
Αντίσταση, περιοχή προβλήματος 0 έως 30Ω
Κατασκευή Μεταλλικό κιβώτιο από λαμαρίνα 1,2mm ηλεκτροστατική βαφή με πλαστικό πάνελ ελέγχου
Χρώμα Δύο αποχρώσεις του γκρι
Διαστάσεις (Υ x Π x Β) 48 x 42.5 x 10 cm
Βάρος 8.5 Kg
